综合楼综合布线系统应达到以下要求：

（1） 计算机网络系统将覆盖各个应用层面，同时，计算机网络系统可以通过涉密路由器接入涉密专网；

（2） 主干网可以适应FDDI，快速以太网，千兆以太网，ATM网等；

（3） 可以根据具体用途配置各种级别的网络设备，可以对网络设备灵活更新和移动，同时可以适应网络设备的扩充和调整；

（4） 综合布线系统中的所有水平线缆及其接插件均应符合六类布线标准。

我公司按照甘肃省高级人民法院办公及审判综合楼提供的对综合布线系统的要求，本着一切从用户出发的原则，根据多年的施工经验对本工程做如下设置。

办公室内信息点均按照端到端六类配置，每个信息点能够灵活地应用。各实验室内水平子系统中的数据信息点布线全部采用六类屏蔽、非屏蔽双绞线，支持1000M快速以太网和155/622M ATM到桌面的连接。数据主干系统采用万兆室内多模12芯，可提供10G数据传输通道，支持10000M以太网。涉密网络系统采用屏蔽六类模块化配线架，非涉密网络系统采用非屏蔽六类模块化配线架便于互换和管理。

整个布线系统由工作区子系统，水平子系统，管理子系统，垂直干线子系统、设备间子系统等五个子系统构成。设计充分考虑了高度的信息传输保密可靠性，高速率传输特性，灵活性及可扩充性。

本布线系统满足如下的技术要求：

（1） 符合最新的国际标准ISO/IEC11801布线标准，保证计算机网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。

（2） 进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要；能满足灵活的应用要求，即任一信息点能够方便地任意连接计算机或电话。

（3） 所有接插件都应是模块化的标准件，以方便将来有更大的发展时，很容易地将设备扩展进去。

（4） 能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、IDFDI、ISDN等网络及应用。

（5） 遵循国家有关保密网的有关规定。

1)  “以人为本”：本着结构合理，高效低成本的原则，充分满足本实验室科研功能上的需求，体现出服务、开放、务实的精神。

2)  方案及施工设计符合绿色环保的要求。

3)  可扩充性：适应将来的网络结构的更改或设备的扩充，能够保证系统在技术更新和需求增加时很容易的扩充而不必更动整体配线系统。

4)  灵活性：采用标准模块化的接插件方式，易于管理、维护，不仅可以满足当前信息传输的需求，而且能在设备布局和需要发生变化时实施灵活的线路管理。

5)  开放式结构：符合多种国际上流行的标准，对几乎所有通信协议开放，能支持综合信息（话音、数据、多媒体）传输和共享，实现多种设备配线的兼容。

6)  先进性：遵循业界先进标准，可以满足所支持的话音、数据、多媒体等系统的传输速率和传输标准的要求。

7)  可靠性：系统要采用高品质的标准材料，每条信息通道都要求采用专用仪器测试，以保证其电气性能。系统布线应全部采用物理星型拓扑结构。点到点端接、任何一条线路故障均不影响其他线路的运行。

四、设备选型

总体设计规划

每个信息点能够灵活的应用，也可随时转换接插电话、微机或数据终端，并可随着用户的进一步应用需求，通过相应适配器或转换设备，满足门禁系统、视频监控(CCTV)、有线电视(CATV)以及多媒体会议电视等系统的传输应用（涉密专网不建议）。整个布线系统由工作区子系统，水平子系统，管理子系统，主干子系统，设备间子系统等五个子系统构成。方案设计充分考虑了高度的可靠性，高速率传输特性，灵活性及可扩充性。

进行合理的系统布局和管线设计，可划分为：政法网、法院专网（内网）、互联网（外网）、涉密网、科技法庭系统网、监控和门禁系统网、机要电话等，这是综合布线系统建设的基本要求。

在系统选型及配置前需要明确以下几点：

(1)  确定布线拓扑结构：

综合布线系统的结构和网络体系结构的关系十分密切，网络体系结构基本确定，布线系统的结构才能确定，网络采用什么体系结构，采用何种传输介质都将对布线系统的设计造成影响。同样，综合布线系统星型或树形的拓扑结构也使得网络的基本拓扑结构为星型或树型。

甘肃省高级人民法院的网络结构采用分层星型结构，网络分为两级：第一级是网络中心，为中心节点。网络中心布置了网络的核心设备，如路由器、交换机、服务器等，并预留了对外的通信接口。第二级是各楼层配线间的交换机，为二级节点。在楼内设置光纤主干作为数据传输干线，从网络中心星型辐射到各二级节点，并在分配线间端接。二级交换机可以采用以太网或快速以太网交换机，它向上与网络中心的主干交换机相连，向下直接与服务器或工作站连接。

(2)  确定水平主干类型：

根据网络发展的趋势，采用到桌面1000Mbps的传输速率已可以满足现在及未来很长一段时间内的需求，我们在水平主干的选择上采用了豪斯威尔屏蔽六类4对FTP线缆、非屏蔽六类4对UTP线缆及室内十二芯多模光纤，整个水平信道提供250MHz的带宽，完全可以满足传输1000Mbps速率的需求。如果配合千兆以太网交换机，传输速率可以达到1000Mbps。

(3)  确定垂直主干类型：

数据主干采用博昊威尔（POHOVER)室内万兆多模12芯 50/125μm。语音主干采用博昊威尔（POHOVER)3类大对数电缆。

光纤，每个楼层配线间配置1根，多模模光纤频带较宽，传输容量较大，传输距离最远可达550米。

(4)  配线箱、配线柜的选择：

由于网络设备多为19”标准设备，为了便于维护管理，在竖井及网络中心、设备间内均选择，19”立式屏蔽与非屏蔽机柜。所有机柜是600mm*600mm*2000mm,规格，黑色网孔，非玻璃门，机柜配备标准PDU插座、风扇，托盘4块。

(5)  配线架的选择：

铜缆配线架：连接语音干缆及语音水平线缆的配线架选择交叉连接配线架（100对110配线架）；为了便于与网络设备进行跳接，我们选择了博昊威尔（POHOVER)24口六类模块式铜缆配线架连接所有的数据水平线缆，内网及其它需要保密的系统采用豪斯威尔六类屏蔽配线架，因屏蔽配线架要360度全屏蔽，故六类屏蔽配线架采用博昊威尔一体化屏蔽配线架。

光缆配线架：”标准安装方式，在管理间和设备间我们均选择了博昊威尔19”光纤配线架用于连接多模室内12芯光纤，所有光线均采用LC接头的方式，以便与目前主流的思科、华为交换机光口兼容。

5.2. 本工程建筑情况

计算机系统的接地电阻：≤1Ω。

计算机系统的接地电阻：≤1Ω。

本工程信息点统计情况如下：

5.3. 工作区子系统

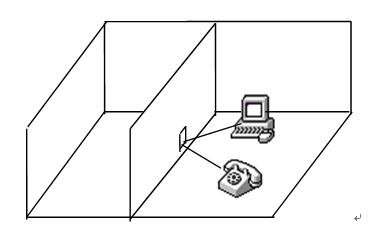

工作区子系统提供从水平子系统的信息插座到用户工作站设备之间的连接。它包括工作站连线(station mounting cord)、适配器和扩展线等。

工作区布置说明:

根据甲方功能房间的定义以及各个端口的实际作用，做了一下划分：

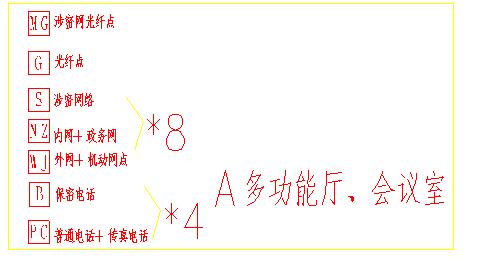

A类功能房间为：会议室、领导办公室

B类功能房间为：普通办公室

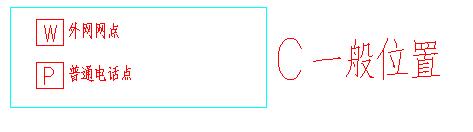

C类功能房间为：楼内一般位置

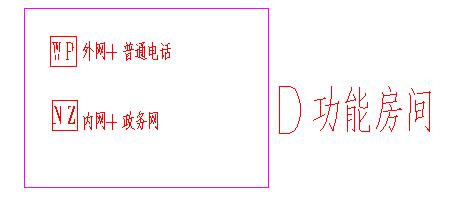

D类功能房间为：其他功能位置

博昊威尔提供的成品跳线，此种跳线为采用特殊工艺一次加工完成，跳线的每一芯由若干根细如毛发的铜丝组成（俗称多股线），质地极其柔软，不会折损，长期使用不会影响数据的可靠传输。我们建议采用此种跳线。

工作区主要采用设备为，豪斯威尔信息双口/单口面板/光纤面板,六类屏蔽/非屏蔽信息模块,光纤到桌面点采用光纤模块,光纤跳线,六类数据跳线.

●工作区主要采用设备介绍:

1、博昊威尔单口/双口面板

外形尺寸为86*86mm

●可安装RJ45等接头端口的模块

●配有安装螺丝和插座标签。
●每一个Keystone模块可以单独地嵌入和抽出。
●模块化设计方便日后增容。
● 采用UL94V－0、耐冲击、耐燃性ABS防火材料。
● 以白色为主，但具其他颜色可供选择。
● 可配合组合家具安装。

1、博昊威尔光纤面板

光纤面板与六类信息面板通用。

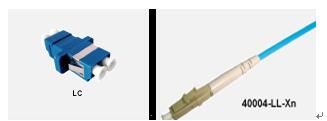

2、博昊威尔LC双工耦合器及LC多模尾纤

LC双工耦合器是实现光纤活动连接的重要器件之一，它通过尺寸精密的开口套管在适配器内部实现了光纤连接器（FiberConnector)的精密对准连接。

●LC尾纤是指光纤一端装上连器插头，另一端空置，可与别的光纤熔接来实现光路连接。用于光缆相互熔接，起到终端分配作用，长度可任选

4、博昊威尔六类非屏蔽模块

容易端接，轻巧短小设计

●性能远远超过TIA/EIA 568-B& ISO/IEC 11801规定的有关标准。

● 每对线之对绞距离，均保持在1/2" (12.7mm)之內，符合有关安装标准。

●7种标准颜色可供选择

●与标准的Keystone面板配合使用（0.58”*0.78或14.732mm*20.066mm).

●铍铜端接具有良好的连通性。

●IDC打线方式省去拔除每一条线的繁复程序，有效提高卡接效率，并确保线缆进行牢固端接。

●支持高达至少250次重复端接

●视不同应用环境可分别安装于配线架、表面安装盒、面板等

● 防尘盖板和端接盖有效地保证了端接线缆的应力释放

● 内附防尘盖，隔绝尘埃及湿气。

●有568A和568B两种接线方式可选，以颜色标识加以区。

●通过全段频率测试，六类达500MHz。

●插拔寿命：1000次（最小）/I.D.C.部分250次（最小）。

5、博昊威尔六类屏蔽模块

博昊威尔LC-LC光纤跳线是指光纤两端都装上连接器插头，用来实现光路活动连接。具有极低的插入损耗和反射损耗。

5.4. 水平子系统

水平子系统的作用是将垂直干线子系统从管理子系统延伸到用户工作区。包括双绞线电缆、信息插座等。

一、水平布线路由设计

本工程水平布线路由参见方案附件提供的综合布线平面图，其中详细标明了水平管槽的铺设方式和走向。

本方案为典型的水平布线方式：自房间内各个信息插座通过沿墙柱敷设的金属管槽（或明装PVC线槽）经楼内走道吊顶内的金属主干线槽至各楼层配线间，比较简捷、美观，适合于新楼施工。

走廊的吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而下（或上）到各个信息点。

RJ45埋入式信息插座与其旁边电源插座应保持40cm的距离

水平弱电（信息）路由应与强电（市电）路由平行距离应≥40cm

水平弱电（信息）路由应与强电（市电）路由交叉垂直距离应≥20cm

二、水平布线配置说明

铜缆水平布线采用豪斯威尔六类屏蔽/非屏蔽双绞线、由楼层配线间经水平桥架引入墙面面板。

有部分光纤到桌面点位，根据招标文件采用，室内12芯多模OM3光纤作为水平传输。

在21个法庭内，除常规布点以外从审讯管理中心分别布设8芯室内光纤一根到各法庭。

●本工程水平布线系统选用的材料说明

1、博昊威尔六类非屏蔽双绞线

博昊威尔的六类4对非屏蔽双绞线。六类线缆使用传统的圆型电缆设计，23AWG线规，所有技术指标均超过CAT6 要求，它安装简单，占用空间小且快捷及经济。四对线缆经十字骨架分隔且采用轴箱包装，令平衡性和串音衰减特性指标更加优异。外护套采用阻燃环保（ROHS）型材料, 防火等级达到CM级。

性能特点：

●导体规格23AWG单芯铜线，高密度PE绝缘。

●中间十字架对与对之间隔离，铝箔覆盖屏蔽，耐燃PVC护套

●满足TIA/EIA-568-B.2-1六类标准。符合ROHS要求

●频率测试大于350MHZ,所有指标均超过cat6技术要求。

●执行标准：YD/T1019 、ISO/IEC11801、ANTI/TIA/EIA568-B

●采用铝箔覆盖屏蔽线缆结构。

●兼容与满足当前所有符合EN50173，TIA568C和ISO/IEC11801标准的连接硬件。

●阻抗：100±15欧姆，额定传播速率70%，传播延迟偏差：45纳秒/100米

●工业标准：ANSI/TIA/EIA-568-B.2，UL444

5.5. 垂直干线子系统

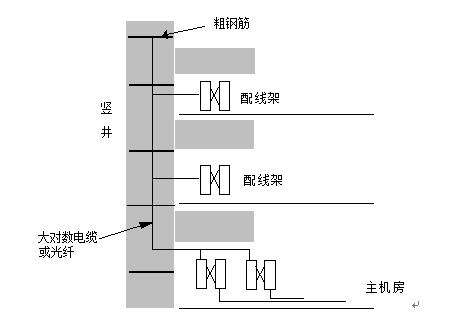

垂直主干线系统由连接主设备间MDF与各管理子系统IDF之间的干线光缆构成，语音部分干线是三类大对数电缆从主设备间MDF到各楼层IDF间的垂直部分。设备间以放射式向各IDF管理间星型配出线缆。

主干布线路由

整个系统的主干线缆在各实验室有贯通的桥架相连，再经吊顶上垂直预设桥架、最后汇至中心机房，楼内主干在竖井桥架里走线并良好绑扎。

●垂直干线配置：数据干线采用豪斯威尔万兆12芯室内多模光缆；

              语音干线采用豪斯威尔三类25对/50对大对数电缆

●干线子系统用材料介绍:

1) 博昊威尔12芯多模万兆，50/125, LSZH 低烟无卤护套（见水平子系统）

2)博昊威尔 8芯单模

博昊威尔(POHOVER)单模室内光缆,02-12芯常规可选,∮900μm紧套光纤，芳纶加强元件，PVC或LSZH护套。24-72芯，层绞式，非金属中心加强芯，六芯子单元，∮900μm紧套光纤，芳纶加强元件，PVC或LSZH护套。

产品标准：YD/T1258.4-2005，ICEA-596，GR-409，IEC794

3) 博昊威尔50对语音大对数电缆,CMR

50对语音大对数电缆,用在综合布线垂直主干子系统。开放办公间水平子系统。数据电缆导体规格24AWG单芯铜线，语音电缆导体规格26AWG单芯铜线，高密度PE绝缘，灰色耐燃PVC护套（低烟无卤料可供选择）用作室内。黑色PE护套用作室外。数据电缆满足TIA/EIA-568-B.2超五类标准。符合ROHS要求。



4)博昊威尔 25对语音大对数电缆,CMR

25对语音大对数电缆，用在综合布线垂直主干子系统。开放办公间水平子系统。数据电缆导体规格24AWG单芯铜线，语音电缆导体规格26AWG单芯铜线，高密度PE绝缘，灰色耐燃PVC护套（低烟无卤料可供选择）用作室内。黑色PE护套用作室外。数据电缆满足TIA/EIA-568-B.2超五类标准。符合ROHS要求。

5.6. 管理间子系统

管理间子系统由楼内各层的管理间组成，它把水平子系统和垂直干线子系统连在一起。通过它可以改变布线系统各子系统之间的连接关系，从而管理网络通信线路。

采用带RJ45接口24位RJ45插座来端接数据信息点。

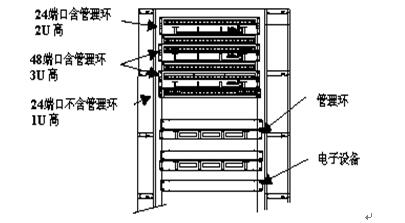

涉密网位于1-4层两侧的涉密弱电间内各管理间均采用19”屏蔽配线柜安装。机柜内配有足够数量的电源插线板、机柜隔板、背板、安装螺丝、垂直收线环等配件，并配有网络设备专用配电电源及风扇，可将设备间网络设备一同放置其中。机柜中所有跳线可全部通过理线器进行管理。此种安装模式具有整齐美观、可靠性高、防尘、保密性好、安装规范、并具屏蔽作用等优点。完善的管理间子系统应该具备完善的系统管理规划和标签系统，提供有效和简便的布线管理系统，帮助管理人员管理整个综合布线系统的材料用量、拓扑结构及线路走向安排。布线管理系统要提供良好的图形管理界面，以便管理人员可以快速发现故障位置，包括所有物理路线和所经设备。布线管理系统支持网络功能，允许多个管理人员操作。布线管理系统数据库的设计应满足综合布线工程现在及将来信息点的需要。

非涉密网弱电间位于1-19层各层的两侧。

弱电间设置如下:

楼层	非涉密弱电间	涉密弱电间
1F	IDF1-2	IDF-sm1-2
2F	IDF3-4	IDF-sm3-4
3F	IDF5-6	IDF-sm5-6
4F	IDF7-8	IDF-sm7-8
5F	IDF9-10
6F	IDF11-12
7F	IDF13-14
8F	IDF15-16
9F	IDF17-18
10F	IDF19-20
11F	IDF21-22
12F	IDF23-24
13F	IDF25-26
14F	IDF27-28
15F	IDF29-30
16F	IDF31-32
17F	IDF33-34
18F	IDF35-36
19F	IDF37-38



本布线工程信息点按以下规则统一标号。

1、所有线缆单独标签，标签均采用防脱落、防水、抗高温材料。各信息点标号与相对应的配线架卡接位置标号相同,特殊标号另行注明。

2、标签：所有标签必须采用电脑或打字机打印，色标必须符合TIA/EIA 606 布线管理规范，标签上每个字母的高度不小于4mm。

设备间的环境条件如下：

室内照明不低于150Lx。

温度保持在18－27摄氏度之间。

湿度保持在30％－50％之间。

通风良好，清洁。

室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。

每个电源插座的容量不小于3000W。

设备间应安装符合法规要求的消防系统。耐火等级应符合现行国家标准《高层民用建筑防火规范》、《建筑设计防火规范》及《计算站场地安全要求》的规定。

设备间的室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间内的装修应满足工艺要求，经济适用。若根据设备、环境要求需设活动地板时，活动地板应作防静电处理。

应尽量靠近服务电梯，以便装运笨重设备；

应尽量远离有害气体源以及存放腐蚀、易燃、易爆炸物处。

设备间应远离强振源、强噪声源，避开强磁场的干扰。

配线间接地要求如下：1)提供合适的接地端，机架/机柜应用直径4mm*4mm的铜线连接至接地端；(2)单独接地电阻值不应大于4欧姆；联合接地电阻值不应大于1欧姆。

●管理间子系统的设备简介:



1)博昊威尔六类24口非屏蔽配线架

组合式配线架,本身不含信息模块,可随意端节各类信息模块,屏蔽或非屏蔽模块

●每个配线架端口带有推拉式防尘盖。

●每个端口上方有填写标签的位置。

●背部加长型理线托架，有利控制铜缆弯曲半径。

●流线型设计，美观高档。

●可与未来的其他嵌入式连接件进行现场快速安装配置，提供远超过预配置配线架的灵活性。

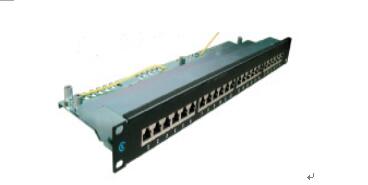

2)博昊威尔六类24口屏蔽配线架

博昊威尔POHOVER)六类屏蔽配线架是实现垂直干线和水平布线两个子系统交叉连接的枢纽。24个RJ45 标注接口，采用内嵌式。符合 EIA/TIA-568-B.2-1 Cat.6 标准，具有多端口密度选择，配线架每一信息端口上均预留可书写的标识位置，配线架后面贴有 T568A,T568B 线序标签，可直接安装于标准19 英寸机柜。
博昊威尔POHOVER)六类屏蔽配线架具有如下特点：

●全钢架整体屏蔽外罩结构，保证360度全方位屏蔽。有效防止外部电磁干扰。

●端到端全程屏蔽，且所有的屏蔽产品采用了先进的防锈处理。

●其辐射抗扰度通过10V/M（r,m,s）的高标准测试。

●19″机架式RJ45接口，模块一体化六类配线架
● 采用110整体打线设计，满足六类传输标准，符合千兆以太网应用系统，适用于设备间与工 作区的通讯插座连接

●适用于23AWG线缆 IDC全部采用最先进的斜插技术,此技术也是HOSIWELL专利技术

●采用110型打线专用工具。具有向后兼容性可向下兼容GAT5E及更低级别的系统

● 采用110整体打线设计，满足六类传输标准，符合千兆以太网应用系统，适用于设备间与工作区的通讯插座连接
● 配线架模块针脚50-100μm镍，表面镀50μm金，以防止针脚氧化

3)六类非屏蔽模块（参照工作区介绍）

4)六类屏蔽FTP模块（参照工作区介绍）

5)19寸封闭式单面理线器1U

采用轻质型材，可直接安装于标准 19 英寸机柜。用于机柜内各类线缆的整理及管理。有助于管理双绞线的弯曲半径。

。

6)博昊威尔（POHOVER)数据跳线非屏蔽，2米

线缆用Cat.6 Standed 型易弯曲,两边为RJ-45头端接(50μ"的镀金以降低接触电阻,两排错开式结构抗串音干扰),带护套保护水晶头弹片并方便插拔,每条均单独通过测试,有七种长度可供选折,也有六种颜色满足综合布线系统色彩管理思想

能通过FLUKEDSP-4300 跳线单独测试(Component Level)。

7)博昊威尔（POHOVER)数据跳线屏蔽FTP，2米

●线缆用Cat.6  FTP Standed 型易弯曲（屏蔽多股式绞线），柔软度极佳，手感和性能优于同行其它品牌。

●两边为RJ-45屏蔽水晶头端接

●RJ45屏蔽水晶头具有如下特点：

  1）50μ"的镀金，以降低接触电阻

 2）两排错开始结构抗串音干扰

●带护套保护水晶头弹片并方便插拔,

●每条均单独通过测试,

●有六种颜色满足综合布线系统色彩管理思想

●能通过FLUKE DSP-4300 跳线单独测试(Component Level)。

9)豪斯威尔1U抽屉式光纤配线箱，含12个LC多模双工耦合器

博昊威尔（POHOVER)12口光纤配线架采用高质量的合金材料制作，比市场普通的光端盒更美观，更结实，现场熔接更方便。具备光缆固定.熔接功能.起终接光缆的作用，用于实现尾纤和光缆的连接，内设熔接盘（熔接盘可抽拉出来），光缆固定器.过线夹.尾纤盘绕架.条形适配器安装面板，可安装多种适配器。是中小型光纤通信机房实现排纤.跳纤.熔纤及光缆接入首选设备。

5.7 设备间子系统

设备间子系统由设备间中的跳线电缆、适配器组成，它把中央主配线架与各种不同设备互连起来，如PBX，网络设备和监控设备等与主配线架之间的连接等。通常该子系统设计与网络具体应用有关，相对独立于通用的结构布线系统。

甘肃省高级人民法院办公及审判综合楼项目的数据总设备间设置一个核心机房，一个涉密核心机房。所有数据配线架采用机柜安装方式，语音配架采用机柜型安装方式。主设备间的机柜应固定在架空地板的安装支架上。

●设备间子系统设计说明

   本方案设备间子系统有两套独立的核心数据中心,即普通公网用的核心信息中心,另一个是内网等保密性的核心信息中心.此两套系统物理上完全独立。

核心信息中心所有机柜采用标准的600mm*600mm*2000mm标准网络机柜。所有主干光纤配线架、语音主干配线架、IU理线器均采用19英寸标准设备。统一上机架管理。并为其它的建筑楼群提供通信扩容接口。

●设备间子系统采用设备介绍：

1、 1U抽屉式光纤配线箱，含24个LC多模双工耦合器(参照管理间子系统)

2、LC 多模尾纤 ，1米(参照工作区)

3、LC-LC 双芯跳线 多模,2米(参照工作区)

4、100对语音110配线架，机架式（参照工作区）

5、LC单芯多模万兆尾纤(参照工作区)

6、LC-LC多模万兆光纤跳线,2芯(参照工作区)

7、机柜

能承受重型的电气设备，提供电源供应及风扇散热

每一台机柜有一个安全玻璃门或网孔冷轧板前门，可拆除的侧门和后门，所有的门均可被锁定。配有多个散热风扇以及可调整的设备托盘。可前后调整，能适合绝大多数符合EIA 19英寸设备的安装，提供6到42个机架单位。

执行标准：

ANSI/EIARS-310-D、DIN41491

产品描述：

1、前门网孔设计，方便有源设备散热

2、高强度冷轧钢板制作，结构合理、牢固

3、安全玻璃或网孔前门，美观、大方

4、宽大的内部空间，黑色外观高贵典雅，工艺精湛，尺寸精密

5、快捷的拆装结构和合理线路设计

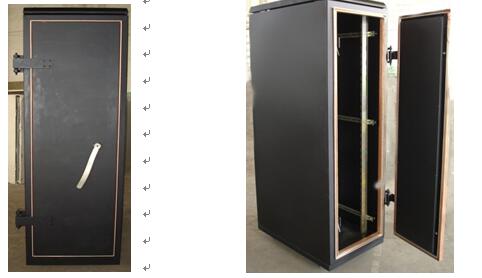

1、 机柜（屏蔽）

1） 防止计算机、网络服务器和通讯设备在运行中产生保密信息的泄露；

2） 防止上述设备在运行中不受外界电磁波的干扰，保证其正常工作。

3）屏蔽壳体：冷轧钢板焊接成的全密闭的箱体，经过镀锌与喷塑等防腐蚀处理。

4）、屏蔽门：优质材料经过精心制作与处理的屏蔽簧片、冷轧钢板焊接成的门扇组成的屏蔽门。

5）、220V/50HZ供电一路并配装电源滤波器。电源滤波器具有宽抑制频带和高的插入损耗，机柜内安装标准线排。

6）、标准蜂窝型通风波导窗，顶部波导窗安装微型轴流风机，单只排风量1.4m³/min。

7）、必需的光纤波导管4根。
